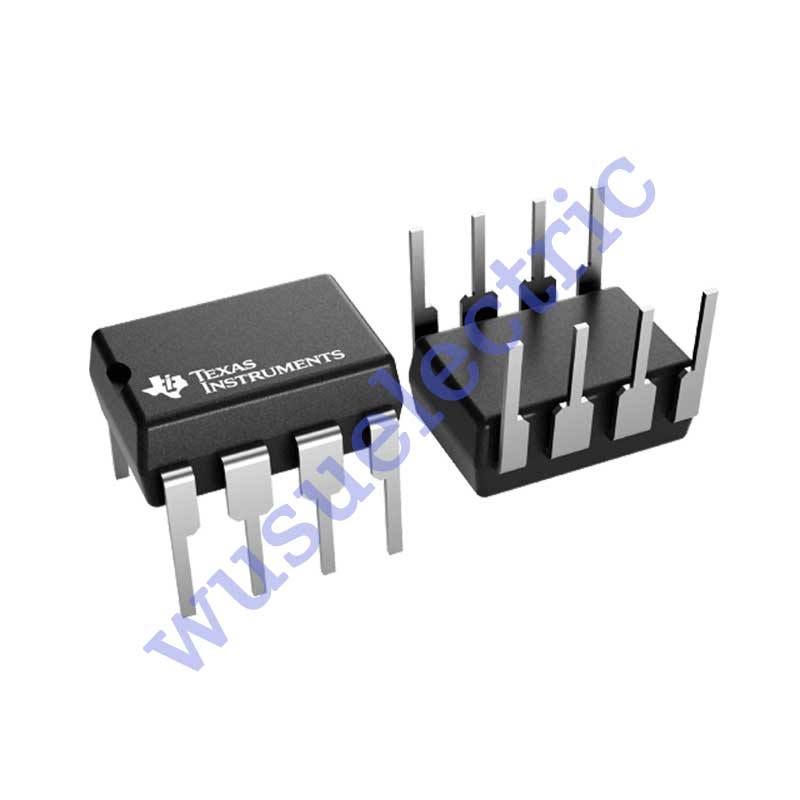

Двухканальный драйвер затвора Texas Instruments TPS2815P

• Замена драйверов по отраслевому стандарту
• Максимальное время нарастания/спада 25 нс и максимальная задержка распространения 40 нс — нагрузка 1 нФ, VCC = 14 В
• Пиковый выходной ток 2 А, VCC = 14 В
• Ток питания 5 мкА — вход высокий или низкий
• Диапазон напряжения питания от 4 до 14 В; внутренний стабилизатор расширяет диапазон до 40 В (TPS2811, TPS2812, TPS2813)
• Диапазон рабочих температур окружающей среды: от –40°C до 125°C

Драйверы двухканальных высокоскоростных MOSFET серии TPS28xx способны выдавать пиковый ток 2 А на высокоёмкостные нагрузки. Такая эффективность достигается благодаря конструкции, которая изначально минимизирует сквозной ток и потребляет на порядок меньше тока питания, чем конкурирующие продукты.

Драйверы TPS2811, TPS2812 и TPS2813 содержат стабилизатор напряжения, обеспечивающий работу с входным напряжением от 14 до 40 В. Выход стабилизатора может питать другие схемы при условии, что рассеиваемая мощность не превышает ограничений корпуса. Если стабилизатор не требуется, выводы REG_IN и REG_OUT можно оставить отключенными или подключить их к VCC или GND.

TPS2814 и TPS2815 имеют двухвходовые вентили, что обеспечивает большую гибкость управления MOSFET. TPS2814 имеет вентили типа «И» с одним инвертирующим входом. TPS2815 имеет двухвходовые вентили типа «НЕ-И».

Драйверы серии TPS28xx, доступные в 8-контактных корпусах PDIP, SOIC и TSSOP, работают в диапазоне температур окружающей среды от –40 °C до 125 °C.
