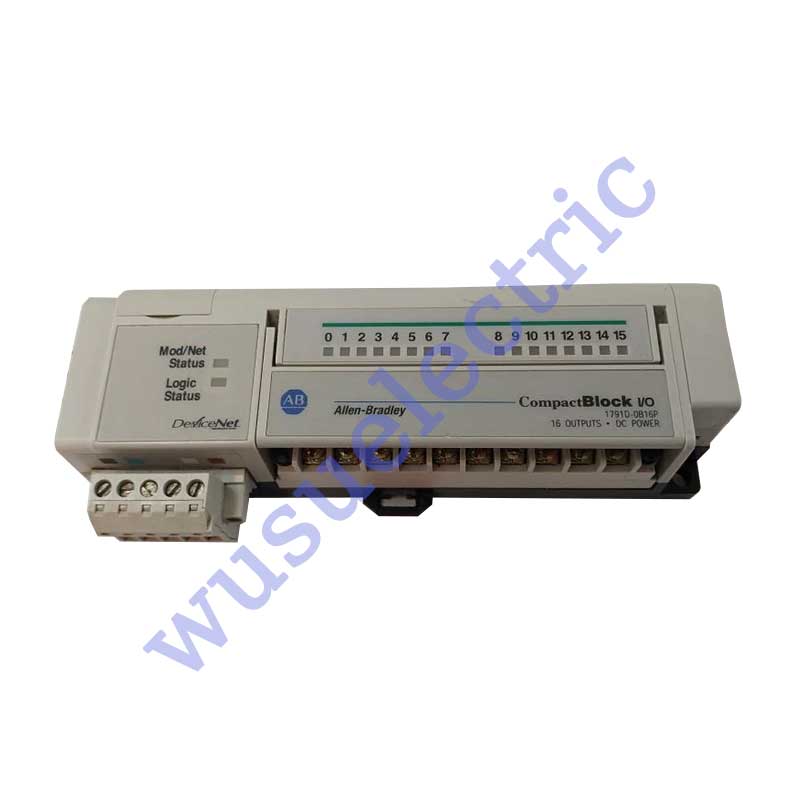

Блок ввода-вывода Allen Bradley 1791D-0B16P

Модуль 1791D-OB16P совместим с продуктами семейств PLC2, PLC3 и PLC5, контроллерами SLC500 и программируемыми логическими контроллерами SoftLogix с возможностью сканирования DeviceNet. Этот модуль поддерживает следующие скорости передачи данных: 125 Кбит/с на расстоянии 500 м (1600 футов); 250 Кбит/с на расстоянии 200 м (600 футов); 500 Кбит/с на расстоянии 100 м (330 футов) для толстого кабеля и 125 Кбит/с на расстоянии 420 м (1230 футов); 250 Кбит/с на расстоянии 200 м (490 футов); 500 Кбит/с на расстоянии 75 м (245 футов) для плоского кабеля. 1791D-OB16P имеет шестнадцать (16) выходных каналов источника, объединенных в две (2) группы по восемь (8) каналов в каждой. Модуль ввода-вывода CompactBlock имеет настраиваемые циклы обмена данными, такие как «Опрос», «Циклический» и «Изменение состояния» (COS). В циклическом режиме модуль обменивается данными с процессором непрерывно, через равные интервалы в соответствии с настроенным временем цикла. В режиме «Опрос» обмен данными инициируется ведущим устройством, отправляющим сообщение опроса модулю CompactBlock. В режиме «Изменение состояния» обмен данными выполняется в зависимости от состояния определённого триггера.

Модуль оснащен индикатором состояния, который облегчает мониторинг и устранение неисправностей. Эти светодиодные индикаторы отображают состояние Mod/Net посредством двухцветных светодиодов (красный/зеленый), состояние логики (зеленый светодиод) и состояние ввода/вывода (желтый индикатор).

При подаче сигналов на модуль рекомендуемый размер провода — многожильный провод 14 калибра (2 кв. мм) с максимальной изоляцией 3/64 дюйма.

Обмен данными ввода/вывода осуществляется посредством циклического, опросного или изменяемого по состоянию соединения. Выбор режима подключения осуществляется через конфигурацию сканера DeviceNet модуля. При использовании циклического режима ведущее устройство отправляет и получает данные от модуля CompactBlock с предварительно настроенными интервалами. В качестве опрашиваемого устройства ведущее устройство отправляет модулю опросные сообщения, инициируя обмен данными. В режиме изменения состояния ведущее устройство отправляет выходные данные только по истечении заданного периода связи или когда пользовательская программа управления запрашивает обновление от модуля. При таком типе подключения ведомое устройство автоматически отправляет ведущему устройству изменения данных по мере их возникновения. Модуль 1791D-0B16P организует выходные сигналы в две группы по восемь штук. Для мониторинга модуль оснащен индикаторами состояния, такими как красный или зеленый для состояния Mod/Net, зеленый для состояния логики и желтый для состояния ввода/вывода. Диапазон напряжения в открытом состоянии составляет от 10 до 30 В постоянного тока, падение напряжения в открытом состоянии составляет 0,5 В постоянного тока при номинальном максимальном токе в открытом состоянии 0,5 А, а максимальная утечка в закрытом состоянии составляет 1,0 мА. Максимальный ток модуля на всех выходах составляет 4,0 А, максимальный импульсный ток — 1,0 А в течение 10 миллисекунд, повторяющийся каждые 2 секунды. Габариты базового модуля: 150 x 48 x 38 мм (или 5,91 x 1,9 x 1,5 дюйма).
